bolt-noriyniy

Марка стали: 10кп
Класс точности: С
Упаковка : коробки по 25 кг
Класс прочности: 4.8, 5.8
Размеры болтов: М8х30; М10х30; М10х40

Норийный болт, изготавливаемый в соответствии с требованиями чертежа 7811—7074, используется для крепления норийных ковшей на конвейерную ленту транспортировочных конструкций (норий). Другие названия болта – болт норийный и болт элеваторный. Нория – устройство, предназначенное для подъема жидкостей или сыпучих материалов в вертикальном или наклонном направлении. Вместо названия «нория» в основном используется термин «ковшовый элеватор», когда речь идет о сыпучих материалах. Это ленточный или цепной конвейер с ковшами для подъема материалов на высоту до 60 м, помещенный в прямоугольную трубу. Вертикальные конвейеры используют в мукомольной, комбикормовой и химической промышленности. Наклонные конвейеры нашли применение для транспортирования угля и продуктов его обогащения. Норийные (транспортерный) болты служат для крепления норийных ковшей и других подающих элементов к транспортерной ленте. Аналогами транспортерных болтов являются болты, изготовленные по стандарту DIN 15237. Болты комплектуются гайками и полусферическими норийными шайбами. Ниже по тексту использованы термины: транспортерный болт или норийный болт.

Материалом для изготовления норийных болтов является углеродистая сталь (с цинковым покрытием или без покрытия) и нержавеющая сталь марок А2 или А4. Класс прочности болтов: 3.6, 4.8, 5.8.

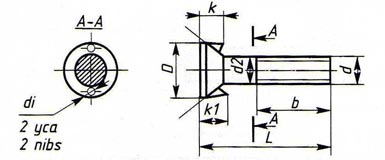

Конструктивно транспортерный болт состоит из головки и стержня с резьбой. Головка имеет оригинальное исполнение: с торца – плоская, со стороны стержня – в форме полусферы с двумя шипами (усами), для предотвращения проворачивания болта после крепления к ленте транспортера. Стержень циллиндрической формы имеет метрическую резьбу с крупным шагом. Ниже приведены размеры норийных болтов, изготовленных по чертежу 7811—7074, и их аналогов по стандарту DIN 15237.
Диаметр головки: 20, 28, 35 и 42 мм.
Шаг резьбы крупный: 1, 1.25, 1.5 и 1.75 мм.
Длина резьбовой части: от 12 мм до 28 мм.
Номинальный диаметр резьбы: 6, 8, 10 и 12 мм.
Длина болта (высота головки плюс длина стержня): от 20 мм до 60 мм.

Болты забиваются в транспортерную ленту со стороны несущей конструкции транспортера. Затем на них надеваются норийные ковши, имеющие отверстия для крепления норийных болтов. Ковш на ленте фиксируется с использованием специально предназначенной для этих целей норийной шайбы и гайки с соответствующей метрической резьбой.

Таблица №2. Шаг резьбы норийных болтов


Крепеж d Шаг резьбы k D k1 d1 b L Масса 1000 шт.,кг
Болт 8 1.25 4 18 4 3.5 18 25 11.8
Болт 10 1.5 5.5 28 5.5 4 28 40 31.5
Болт 12 1.75 6 35 6 4 29 40 41.0
