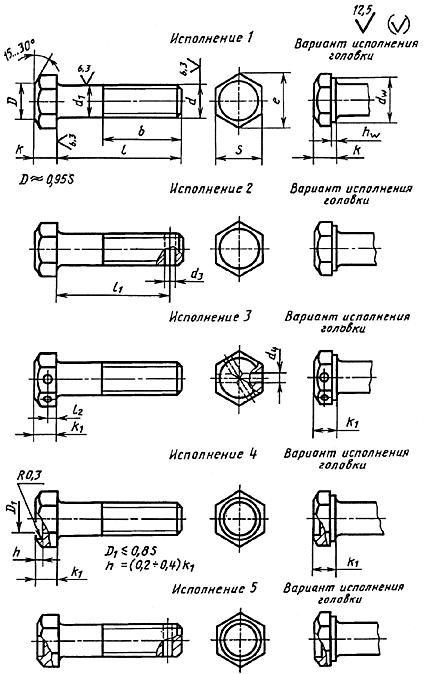

Болты с шестигранной уменьшенной головкой класса точности В

гост 7796





таблица 1



Номинальный диаметр резьбы

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5



мелкий

1

1,25

1,5

2

3

Диаметр стержня

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Размер "под ключ"

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Высота головки

5

6

7

8

9

10

11

12

13

15

17

20

23

26

Высота головки

5,3

6,4

7,5

8,8

10,0

12,0

12,5

14,0

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности , не менее

13,1

15,3

18,7

20,9

23,9

26,2

29,6

33,0

35,0

39,6

45,2

55,4

66,4

76,9

, не менее

10,5

12,5

15,5

17,2

20,1

22,0

24,8

27,7

29,5

33,2

38,0

46,6

55,9

64,7



не менее

0,15

0,20

0,25



не более

0,6

0,8

Диаметр отверстия в стержне

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке

Н15

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке

js15

2,8

3,5

4,0

4,5

5,0

6,0

6,5

7,0

7,5

8,5

9,5

11,5

13,0

15,0


Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.



Пример условного обозначения болта исполнения 1 с диаметром резьбы 12 мм, длиной 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

Болт M12-6gx60.58 ГОСТ 7796-70


То же, исполнения 2, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Болт 2M12x1,25-6gx60.109.40Х.016 ГОСТ 7796-70



ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных болтов (исполнение 1) с крупным шагом резьбы

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм

8

10

12

14

16

18

20

22

24

27

30

36

42

48

8

7,732

-

-

-

-

-

-

-

-

-

-

-

-

-

10

8,458

13,57

-

-

-

-

-

-

-

-

-

-

-

-

12

9,184

14,71

-

-

-

-

-

-

-

-

-

-

-

-

14

9,910

15,85

25,09

-

-

-

-

-

-

-

-

-

-

-

16

10,640

16,99

26,73

35,04

-

-

-

-

-

-

-

-

-

-

18

11,360

18,12

28,37

37,28

55,80

-

-

-

-

-

-

-

-

-

20

12,090

19,26

30,01

39,52

58,75

75,63

-

-

-

-

-

-

-

-

22

12,810

20,40

31,65

41,76

61,70

79,39

-

-

-

-

-

-

-

-

25

13,900

22,11

34,11

45,11

66,12

84,95

111,5

-

-

-

-

-

-

-

28

15,150

23,81

36,57

48,47

70,54

90,51

118,4

-

-

-

-

-

-

-

30

15,940

24,95

38,21

50,71

73,49

94,21

123,0

156,5

-

-

-

-

-

-

32

16,720

26,32

39,85

52,95

76,44

97,92

127,6

162,1

195,6

-

-

-

-

-

35

17,910

28,17

42,59

56,30

80,86

103,50

134,6

170,5

205,6

279,0

-

-

-

-

38

19,090

30,02

45,26

59,66

85,28

109,00

141,5

178,9

215,6

291,7

-

-

-

-

40

19,880

31,25

47,03

64,56

88,23

112,70

146,1

184,5

222,2

300,2

400,7

-

-

-

45

21,860

34,34

51,48

70,60

96,26

122,00

157,7

198,5

238,8

321,3

426,8

-

-

-

50

23,830

37,42

55,92

76,65

104,20

132,20

169,2

212,6

255,4

342,5

452,8

712,6

-

-

55

25,810

40,51

60,36

82,70

112,10

142,20

181,9

226,6

272,0

363,7

478,9

750,3

1124

-

60

27,780

43,59

64,80

88,74

120,00

152,20

194,3

242,6

288,6

384,9

504,9

787,9

1175

-

65

29,760

46,68

69,25

94,79

127,80

162,20

206,6

257,5

307,4

406,0

531,0

825,5

1226

1729

70

31,730

49,76

73,69

100,80

135,80

172,20

218,9

272,4

325,2

429,5

557,0

863,2

1278

1796

75

33,710

52,85

78,13

106,90

143,70

182,20

231,3

287,4

342,9

452,0

585,6

900,8

1329

1863

80

35,680

55,93

82,57

112,90

151,60

192,20

243,6

302,3

360,7

474,4

613,4

938,4

1380

1930

85

37,650

56,02

87,02

119,00

159,40

202,20

256,0

317,2

378,5

496,9

641,1

976,0

1432

1998

90

39,630

62,10

91,46

125,00

167,40

212,20

268,3

332,2

396,2

519,4

668,9

1018,0

1483

2065

95

41,600

65,19

95,90

131,10

175,20

222,20

280,6

347,1

414,0

541,9

696,7

1059,0

1534

2132

100

43,580

68,27

100,30

137,10

183,10

232,20

293,0

362,0

431,8

564,4

724,4

1098,0

1586

2199

105

-

71,36

104,80

143,20

191,00

242,10

305,3

377,0

449,6

586,9

752,2

1138,0

1645

2266

110

-

74,44

109,20

149,20

198,90

252,10

317,7

391,9

467,3

609,4

780,0

1178,0

1699

2332

115

-

77,52

113,70

155,30

206,80

262,10

330,0

406,8

485,1

631,9

807,7

1218,0

1753

2409

120

-

80,61

118,10

161,30

214,70

272,10

342,3

421,8

502,9

654,4

835,5

1258,0

1808

2480

125

-

83,70

122,60

167,40

222,60

282,10

354,7

436,7

520,6

676,8

863,3

1298,0

1863

2550

130

-

86,78

127,00

173,40

230,50

292,10

367,0

451,6

538,4

699,3

891,0

1338,0

1917

2623

140

-

92,94

135,90

185,50

246,30

312,10

391,7

481,5

574,0

744,3

946,6

1418,0

2026

2765

150

-

99,11

144,80

197,60

262,10

332,10

416,4

511,3

609,5

789,3

1002,0

1498,0

2135

2907

160

-

105,30

153,60

207,70

277,90

352,10

441,1

541,2

645,0

834,3

1058,0

1578,0

2244

3049

170

-

111,40

162,50

221,80

293,70

372,10

465,7

571,0

680,6

879,3

1113,0

1658,0

2353

3191

180

-

117,60

171,40

233,90

309,50

392,10

490,4

600,9

716,1

924,3

1169,0

1738,0

2461

3333

190

-

123,80

180,30

246,00

325,30

412,10

515,1

630,8

751,6

969,2

1224,0

1818,0

2570

3475

200

-

130,00

189,20

258,00

341,10

432,10

539,8

660,7

787,2

1014,0

1280,0

1898,0

2679

3618

220

-

-

207,00

282,20

372,70

472,00

589,1

720,4

858,2

1104,0

1391,0

2058,0

2897

3902

240

-

-

224,70

306,40

404,30

512,00

638,5

780,1

929,4

1194,0

1502,0

2218,0

3115

4186

260

-

-

245,50

330,60

435,90

552,00

687,6

839,9

1000,0

1284,0

1613,0

2378,0

3332

4471

280

-

-

-

354,80

467,50

592,00

737,2

899,5

1072,0

1374,0

1724,0

2538,0

3550

4755

300

-

-

-

378,00

499,00

632,00

786,6

959,3

1143,0

1464,0

1835,0

2698,0

3768

5039

Для определения массы болтов из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
