Болт с шестигранной головкой и полной резьбой DIN 933(EN ISO 4017)Класс точности A, B

Аналоги ГОСТ: ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70.

Аналоги (ISO, DIN, EN ISO):

Стандарт

Наименование

Примечание

EN ISO 4017

Болт с шестигранной головкой и полной резьбой

Отличие EN ISO 4017 от DIN 933 заключается в том, что в стандарте установлены новый размер под ключ для болтов с диаметром M10, М12, М14 и М22.

DIN 931 (EN ISO 4014)

Болт с шестигранной головкой и неполной резьбой

Основное отличие в длине резьбовой части болта. DIN 931 (EN ISO 4014) — болт с неполной резьбой, в отличие от DIN 933 (EN ISO 4017), где резьбовая часть по всей длине болта.

DIN 558 (EN ISO4018)

Болт с шестигранной головкой и полной резьбой

Практически идентичны. Разница в классах точности: DIN 558 (EN ISO 4018) — класс точности C, DIN 933 (EN ISO 4017) — класс точности A, B.

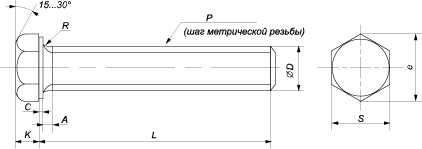

Параметры болта

Номинальный диаметр резьбы D

М3

М4

M5

M6

M8

M10

M12

M14

M16

М18

М20

М22

М24

М27

М30

M36

М42

М48

М56

М64

Шаг резьбы, P

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

5,5

6

Высота головки, K

2

2,8

3,5

4

5,3

6,4

7,5

8,8

10

11,5

12,5

14

15

17

18,7

22,5

26

30

35

40

C

мин.

0,15

0,15

0,15

0,15

0,15

0,15

0,15

0,15

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,3

0,3

0,3

0,3

макс.

0,4

0,4

0,5

0,5

0,6

0,6

0,6

0,6

0,8

0,8

0,8

0,8

0,8

0,8

0,8

0,8

1

1

1

1

R

0,1

0,2

0,2

0,25

0,4

0,4

0,6

0,6

0,6

0,6

0,8

0,8

0,8

1

1

1

1,2

1,6

2

2

A макс.

1,5

2,1

2,4

3

4

4,5

5,3

6

6

7,5

7,5

7,5

9

9

10,5

12

13,5

15

16,5

28

Диаметр описанной окружности e, не менее

DIN 933

6,01

7,66

8,79

11,05

14,38

18,9

21,1

24,49

26,75

30,14

33,53

38,85

39,98

45,2

50,85

60,79

71,3

82,6

93,56

104,9

ISO 4017

17,77

20,03

23,36

37,72

Размер под ключ, S

DIN 933

5,5

7

8

10

13

17

19

22

24

27

30

32

36

41

46

55

65

75

85

95

ISO 4017

16

18

21

34

Длина болта, L

Мин.

5

6

6

6

8

10

12

20

20

30

20

40

30

45

40

50

90

100

110

120

Макс.

50

60

100

150

200

220

240

200

240

80

340

120

220

200

300

200

200

200

200

200



Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

Справочные данные

теоретическая масса  1000 штук болтов
