Винт с цилиндрической головкой с внутренним шестигранником.



Винты используются для удовлетворения совершенно различных нужд. Это может быть крупное производство – автомобилестроение, машиностроение, судостроение и прочее, или же в бытовых нуждах – крепление сантехнических узлов, в качестве мебельных креплений и т.д. Рассмотрим винт с внутренним шестигранником  - DIN 912.

Применяется винт DIN 912 для специфических нужд (соединения различных элементов металлоконструкций) в приборостроении, машиностроении, строительных и иных производственно-промышленных отраслях.

Винт DIN 912 чаще всего изготовляется из стали с классом прочности 8.8.  Прочность на разрыв стали подобного класса достаточно высока, поэтому DIN 912 применяют в конструкциях, которые подвержены серьезным нагрузкам. Также имеются варианты исполнения с классом прочности 10.9 и, соответственно, 12.9. Выпускаются в различных вариантах: из стали с гальванической оцинковкой, нержавеющей стали (А2 - аустенитная и А4 – кислостойкая аустенитная), а также из сплавов, цветных металлов, пластика и полиамида.

Стоит отметить, что у винта DIN 912 шпилька имеет неполную, чаще всего – метрическую, резьбу. Это дает некоторые преимущества при его использовании.



Дополнительные товары: DIN 911 (ISO 2936).

Аналоги ГОСТ: ГОСТ 11738-84.

Аналоги (ISO, DIN, EN ISO):

Стандарт

Наименование

Примечание

EN ISO 4762

Винт с цилиндрической головкой с внутренним шестигранником с крупной резьбой

Отсутствуют различия с DIN 912 (крупная резьба).

EN ISO 21269

Винт с цилиндрической головкой с внутренним шестигранником с мелкой резьбой

Отсутствуют различия с DIN 912 (мелкая резьба).

EN ISO 14579

Винт с цилиндрической головкой с отверстием под ключ TORX

Отличие в форме шлица. В DIN 912 (EN ISO 4762, 21269) шлиц — внутренний шестигранник, в EN ISO 14579 — с цилиндрической головкой, с отверстием под ключ TORX.

DIN 7984

Винт с цилиндрической головкой уменьшенной высоты и внутренним шестигранником

Различия в параметрах головки. Головка согласно DIN 912 выше аналогичного параметра DIN 7984.

DIN 6912

Винт с цилиндрической головкой уменьшенной высоты и внутренним шестигранником

Различия в параметрах головки. Головка согласно DIN 912 выше аналогичного параметра DIN 6912.

DIN 84

Винт с цилиндрической головкой с прямым шлицем

Основное отличие в форме шлица. В DIN 912 (EN ISO 4762, 21269) шлиц — внутренний шестигранник, в DIN 84 — с прямым шлицем.

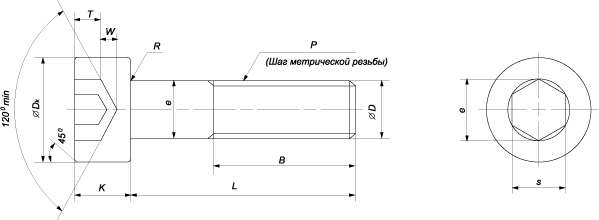

DIN 912 (EN ISO 4762) «Крупная резьба»:

Параметры винта

Номинальный диаметр резьбы d

М1,6

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

Шаг резьбы, P

0,35

0,4

0,45

0,5

0,7

0,8

1

1,25

1,5

1,75

Dk

3

3,8

4,5

5,5

7

8,5

10

13

16

18

Ds, макс.

1,6

2

2,5

3

4

5

6

8

10

12

R, мин.

0,1

0,1

0,1

0,1

0,2

0,2

0,25

0,4

0,4

0,6

e, мин.

1,733

1,733

2,303

2,873

3,443

4,583

5,723

6,863

9,149

11,429

s

1,5

1,5

2

2,5

3

4

5

6

8

10

K

мин.

1,46

1,86

2,36

2,86

3,82

4,82

5,7

7,64

9,64

11,57

макс.

1,6

2

2,5

3

4

5

6

8

10

12

t, мин.

0,7

1

1,1

1,3

2

2,5

3

4

5

6

w, мин.

0,55

0,55

0,85

1,15

1,4

1,9

2,3

3,3

4

4,8

B, макс.

15

16

17

18

20

22

24

28

32

36

Номинальная длина, l

мин.

2,5

3

4

4

5

5

6

8

10

14

макс.

16

20

25

60

120

220

300

300

340

400



Параметры винта



М14

М16

М20

М24

М30

М36

М42

М48

М56

М64

Шаг резьбы, P

2

2

2,5

3

3,5

4

4,5

5

5,5

6

Dk

21

24

30

36

45

54

63

72

84

96

Ds, макс.

14

16

20

24

30

36

42

48

56

64

R, мин.

0,6

0,6

0,8

0,8

1

1

1,2

1,6

2

2

e, мин.

13,7

15,996

19,437

21,734

25,154

30,854

36,571

41,131

46,831

52,531

s

12

14

17

19

22

27

32

36

41

46

K

мин.

13,6

15,57

19,48

23,48

29,48

35,38

41,38

47,38

55,26

63,26

макс.

14

16

20

24

30

36

42

48

56

64

t, мин.

7

8

10

12

15,5

19

24

28

34

38

w, мин.

5,8

6,8

8,6

10,4

13,1

15,3

16,3

17,5

19

22

B, макс.

40

44

52

60

72

84

96

108

124

140

Номинальная длина, l

мин.

20

16

20

30

35

50

70

80

120

120

макс.

320

600

600

600

800

980

980

700

600

500





Все параметры в таблицах указаны в мм.



Дополнительную информацию о технических характеристиках винта можно получить у менеджеров компании.
