Гайка шестигранная вместе с высокопрочными болтами ГОСТ 22353-77 и шайбами ГОСТ 22355-77 широко применяется в качестве детали соединения стальных строительных конструкций, в том числе мостовых, а также для металлических конструкций.
Марки стали: 40Х (основная), 35Х, 35, 40.
Климатическое исполнение:
- У (для районов с расчетной температурой от -40°С и выше);
- ХЛ (для районов с расчетной температурой от -65°С и выше).
Класс точности: B.
Поле допуска резьбы: 6H.
Механические свойства гайки, используемой вместе с высокопрочным болтом ГОСТ 22353-77, изготовленного из марки стали 40Х Селект:
|
Номинальный диаметр резьбы, мм |
Напряжение от испытательной нагрузки МПа (кгс/мм2 ), не менее |
Твердость по Бринеллю, HB
|
|
|
наим. |
наиб. |
||
|
М16-М27 |
1100 (110) |
241 |
341 |
|
М30 |
950 (95) |
229 |
341 |
|
М36 |
750 (75) |
||
|
М42 |
650 (65) |
||
|
М48 |
600 (60) |
||
Дополнительные товары:
- Болт с шестигранной головой высокопрочный ГОСТ 22353-77.
- Шайба к высокопрочным болтам ГОСТ 22355-77.
Близкие аналоги ГОСТ: ГОСТ Р 52645-2006.

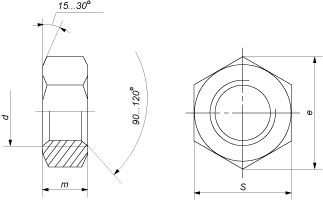

ГОСТ 22354-77:
|
Параметры гайки |
Номинальный диаметр резьбы d |
|||||||||
|
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
M36 |
М42 |
М48 |
|
|
Шаг резьбы, P |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
Высота, m |
15 |
16 |
18 |
19 |
22 |
24 |
24 |
29 |
34 |
38 |
|
Диаметр описанной окружности e, не менее |
29,9 |
33,3 |
35 |
39,6 |
45,2 |
50,9 |
50,9 |
60,8 |
72,1 |
83,4 |
|
Размер под ключ, S |
27 |
30 |
32 |
36 |
41 |
46 |
46 |
55 |
65 |
75 |
Все параметры в таблице указаны в мм.
|
Номинальный диаметр резьбы d |
Теоретическая масса 1000 шт. гаек, кг |
|
M16 |
50 |
|
М18 |
66 |
|
М20 |
80 |
|
М22 |
108 |
|
М24 |
171 |
|
М27 |
224 |
|
М30 |
266 |
|
M36 |
368 |
|
М42 |
611 |
|
М48 |
921 |
Дополнительную информацию о технических характеристиках гайки можно получить у менеджеров компании.
