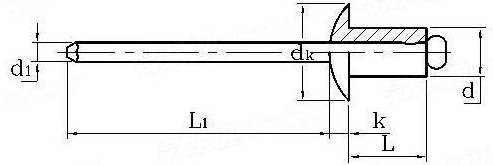

DIN 7337 Заклёпка вытяжная со стандартным, увеличенным или уменьшенным буртиком (ISO 15973 - 16585). Вытяжные заклёпки используются для создания неразъемных соединений тонколистовых материалов. При установке заклёпок с помощью заклёпочника доступ необходим только с одной стороны материала.

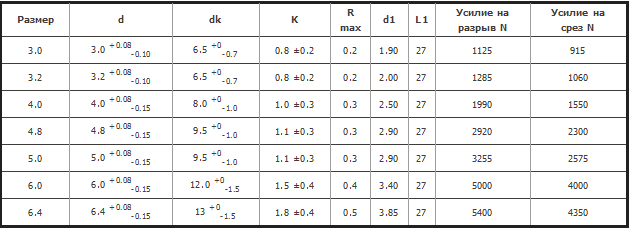

Размеры вытяжных заклёпок DIN 7337 в мм
| d1 | dk |
толщина зажима |
l |
| 3.0 | 6.5 | 1 - 3 | 6 |
| 3.0 | 6.5 | 3 - 5 | 8 |
| 3.0 | 6.5 | 5 - 7 | 10 |
| 3.0 | 6.5 | 7 - 9 | 12 |
| 3.0 | 6.5 | 8 - 12 | 16 |
| 3.2 | 6.5 | 1 - 3 | 6 |
| 3.2 | 6.5 | 3 - 5 | 8 |
| 3.2 | 6.5 | 5 - 7 | 10 |
| 3.2 | 6.5 | 7 - 9 | 12 |
| 3.2 | 6.5 | 9 - 12 | 16 |
| 4.0 | 8.0 | 1 - 2.5 | 6 |
| 4.0 | 8.0 | 2.5 - 4.5 | 8 |
| 4.0 | 8.0 | 4.5 - 6.5 | 10 |
| 4.0 | 8.0 | 6.5 - 8.5 | 12 |
| 4.0 | 8.0 | 8.5 - 12 | 16 |
| 4.0 | 8.0 | 11.5 - 14 | 18 |
| 4.0 | 8.0 | 12 - 16 | 20 |
| 4.8 | 9.5 | 2 - 4 | 8 |
| 4.8 | 9.5 | 4 - 6 | 10 |
| 4.8 | 9.5 | 6 - 8 | 12 |
| 4.8 | 9.5 | 8 - 11 | 16 |
| 4.8 | 9.5 | 10 - 13 | 18 |
| 4.8 | 9.5 | 11 - 15 | 20 |
| 5.0 | 9.5 | 2 - 4 | 8 |
| 5.0 | 9.5 | 4 - 6 | 10 |
| 5.0 | 9.5 | 6 - 8 | 12 |
| 5.0 | 9.5 | 8 - 11 | 16 |
| 5.0 | 9.5 | 10 - 13 | 18 |
| 5.0 | 9.5 | 11 - 15 | 20 |
| 5.0 | 9.5 | 15 - 20 | 25 |
